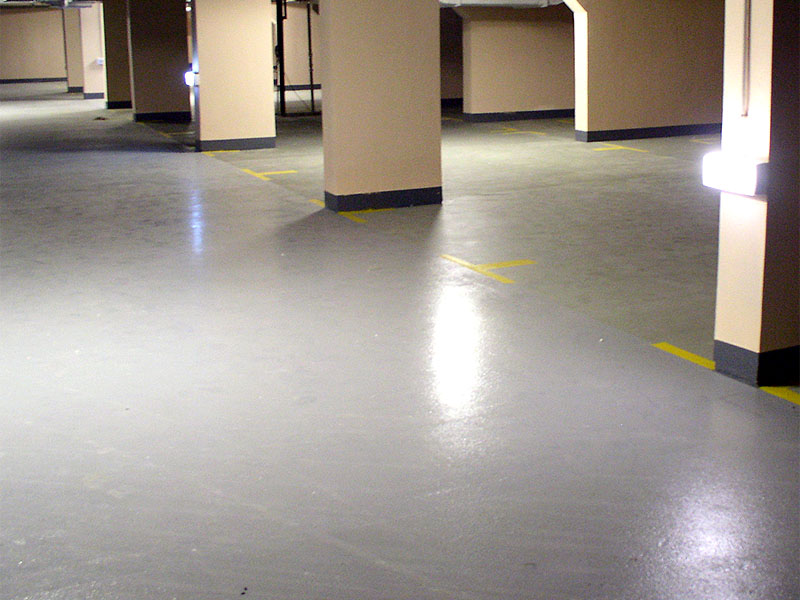

Бетонные полы с металлической фиброй

В настоящее время одним из наиболее перспективных материалов в современном строительстве является сталефибробетон — бетон с равномерно распределенными по объему стальными волокнами (фиброй).

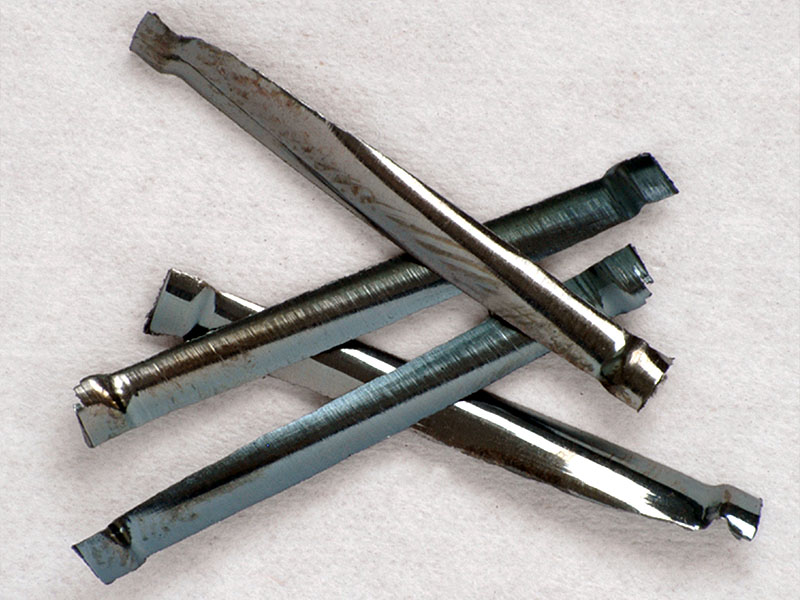

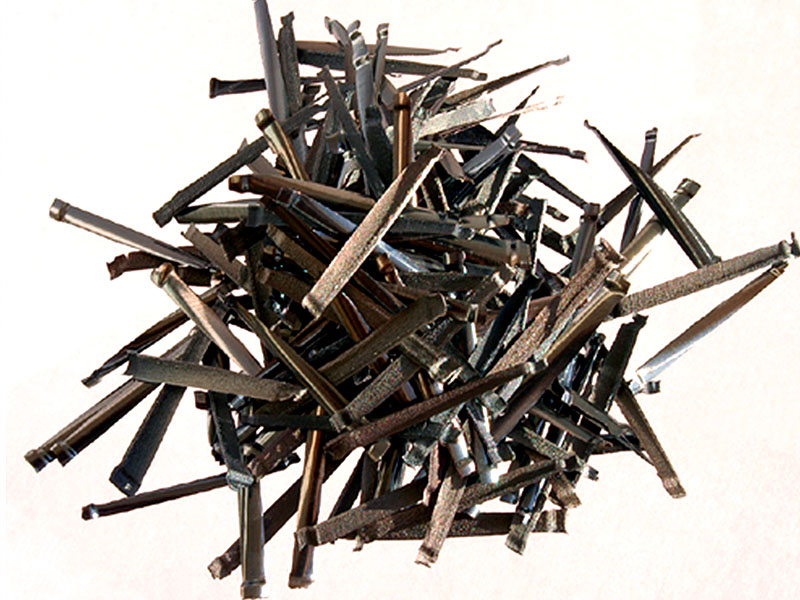

Сталефибробетон является композитным материалом. Он состоит из трех составляющих: крупного заполнителя (щебень), стальных волокон (фибры) и связующего материала (раствора). Свойства сталефибробетона складываются из свойств его компонентов и в определенной степени зависят от количественного состава их. Совместность работы бетона и стальных фибр обеспечивается за счёт сцепления по их поверхности и анкеровки фибры за счёт периодического профиля и её кривизны в продольном и поперечном направлении. Стальная фибра изготавливается путем фрезерования заготовок и имеет треугольное сечение, две поверхности которого шероховатые, а также образование на концах зацепов длиной до 2 мм. Фибра имеет скручивание по продольной оси. Благодаря высокой температуре процесса резки, фибра имеет характерный синеватый оттенок - окисный слой, препятствующий образованию и развитию коррозии в процессе ее хранения, транспортировки и эксплуатации внутри бетона. Длина фибры — 32 мм, ширина — 3,8мм.

По сравнению с традиционным армированием стальная фибра значительно снижает усадочное трещинообразование, повышает прочность на изгиб, значительно упрочняет кромки, углы и швы бетонных конструкций, упрощает устройство пола, уменьшается весовая нагрузка за счет экономии бетона при той же прочности. Расход 20—60 кг/м³ (в зависимости от вида бетонной конструкции). Экономия по стоимости работ составляет 20%; по скорости работ –30%.

1. Преимущества использования

• повышенные трещиностойкость, ударная прочность, вязкость разрушения, износостойкость, морозостойкость, сопротивление кавитации;
• пониженные усадка и ползучесть;
• возможность использования более эффективных конструктивных решений, чем при обычном армировании, например, тонкостенных конструкций, конструкций без стержневой или сетчатой распределительной и поперечной арматуры, тонкостенных конструкций со стержневой растянутой арматурой, не доводящейся до опоры;
• снижение трудозатрат на арматурные работы, повышение степени механизации и автоматизации производства железобетонных конструкций, например, в сборных тонкостенных оболочках, складках, ребристых плитах покрытий и перекрытий, сборных колоннах, балках, монолитных днищах емкостных сооружений, дорожных и аэродромных покрытиях; монолитных и сборных полах промышленных и общественных зданий;
• возможность применения новых, более производительных приемов формования армированных конструкций, например, торкретирование,  погиб свежеотформованных листовых изделий, роликовое прессование;
• бетонная плита, армированная стальной фиброй выдерживает такие же нагрузки, как и бетонная плита с двойным армированием;
• фибра после набора бетоном прочности выполняет силовые функции.

2. Область применения

     — монолитные конструкции и сооружения;

     — промышленные полы;

     — автомобильные дороги;

     — взрыво- и взломоустойчивые сооружения;

     — огнезащитная штукатурка;

     — тоннели;

     — ремонт монолитных конструкций полов, дорог.
