Виброрейка универсальная DUO-SCREED
DuoScreed — виброрейка, предназначенная для уплотнения и выравнивания поверхности свежеуложенного бетона.
Сборка
Для сборки виброрейки не нужно никакого инструмента. Вибропривод присоединяется к рабочей рейке с помощью подпружиненного зажима.
Регулировка ручки
Для удобства оператора ручка виброрейки имеет регулировку по высоте. Конструкция ручки позволяет оператору регулировать ее в процессе работы без применения инструмента.
Вибросистема
Вибросистема DuоScreed создает высокочастотную вибрацию низкой амплитуды для уплотнения и выравнивания бетона. Эта система смонтирована под углом, благодаря чему вибрация передается через рабочую рейку и в горизонтальной и в вертикальной плоскостях.
Рабочие рейки
Виброрейка может комплектоваться рабочими рейками различной длины от 1.8 до 4.8 метров. Поскольку разная длина рабочих реек требует различного уровня вибрации, DuoScreed снабжается регулируемыми эксцентрическими грузами.
Рабочие рейки изготовлены из армированного экструдированного алюминиевого сплава. Они имеют уникальную конструкцию с двумя рабочими углами. Острый угол предназначен для работы по направляющим, пологий – для работы по жидким маякам. Пластмассовые заглушки на концах делают рейку маневренной при обходе препятствий.
Двигатель
DuoScreed оснащена малогабаритным четырехтактным одноцилиндровым бензиновым двигателем HONDA GX31SA мощностью 1.5 л.с. Двигатель имеет малый вес и не требует смешивания топлива с маслом.
Привод
Двигатель передает вращение несмазываемому гибкому валу, проходящему через резиновый шланг к вибросистеме. Такая конструкция позволяет избежать трущихся элементов и избежать поломок вала.
Транспортировка
Для транспортировки просто отсоедините вибропривод от рабочей рейки и сложите ручки вниз.
Технические характеристики
| Рабочая длина, м |
1.8—4.8 |
| Частота вибрации, 1/мин |
5500 |
| Двигатель, модель |
HONDA GX31 |
| Мощность, л.с. |
1.5 |
| Привод |
ручной |
| Топливо, тип |
бензин | |

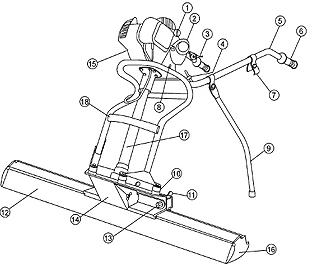

1 — Масляный щуп. Выверните, чтобы проверить уровень моторного масла или долить его.
2 — Бензобак. Отверните крышку для заправки топливом. НЕ ПЕРЕЛИВАТЬ! Бензобак вмещает примерно 0.65 л топлива.
3 — Курок управления газом. Полному газу (максимальным оборотам) соответствует нижнее положение курка, холостому ходу – верхнее.
4 — Фиксаторы. Удалите их для установки ручки в удобное рабочее положение.
5 — Рама ручки.
6 — Рукоятка ручки.
7 — Фиксатор опоры. Используйте этот фиксатор для закрепления убранной опоры при работе.
8 — Выключатель двигателя. Установите его в положение ON перед запуском двигателя и в положение OFF для остановки.
9 — Опора. Используйте ее, чтобы поставить неработающую виброрейку.
10 — Виброгасящее крепление. Предназначено для поглощения вибрации и минимизации передачи вибрации к рукам оператора.
11 — Подпружиненные гайки-барашки.
12 — Рабочая рейка длиной от 1.5 до 6 метров.
13 — Фиксирующие гайки (3 шт.) в сочетании с тремя подпружиненными гайками-барашками зажимают рабочую рейку между прижимными полосами. ВНИМАНИЕ! Следите, чтобы фиксирующие гайки всегда были закрыты пластмассовыми колпачками во избежание попадания бетона и других загрязнений в крепежный узел.
14 — Крышка эксцентрика. Закрывает регулируемые эксцентрические грузы.
15 — Двигатель.
16 — Заглушки. Делают виброрейку маневренной при обходе препятствий.
17 — Гибкий приводной вал. Передает вращение от ведущего вала двигателя к эксцентрическим грузам.
18 — Транспортировочная скоба для переноски виброрейки. | |
